Artikelnummer: 2D9
Beskrivning: 2D 90° METRIC MAN 24° H.T.
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Grad: 90°

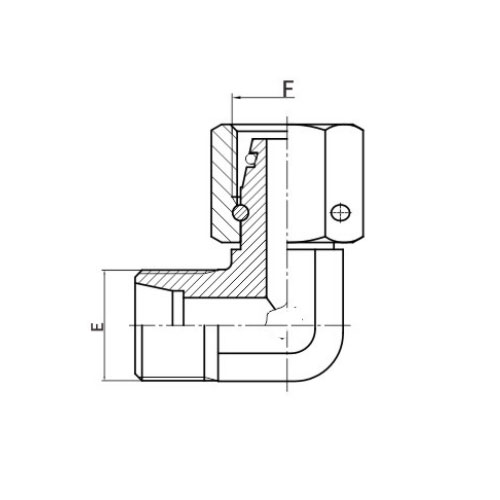

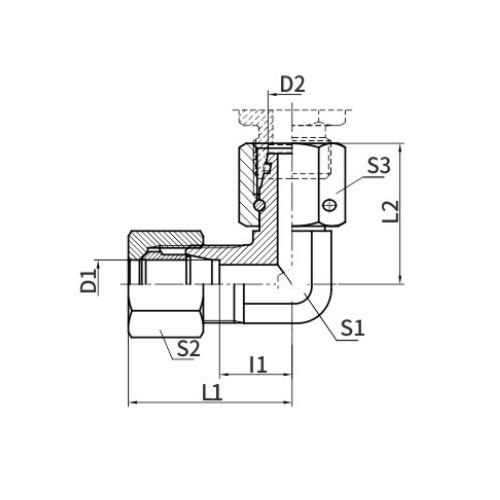

| DELNR. | TRÅD | TUBE O.D | MÅTT | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | S1 | S2 | S3 | |
| 2C9-12 | M12X1,5 | M12X1,5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1,5 | M14X1,5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1,5 | M16X1,5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1,5 | M18X1,5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1,5 | M22X1,5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1,5 | M26X1,5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1,5 | M14X1,5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1,5 | M16X1,5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1,5 | M18X1,5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1,5 | M20X1,5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1,5 | M22X1,5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1,5 | M24X1,5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9 metrisk hane 24° H.T. Engelsk introduktion
Den 2D9 metriska hanen 24° H.T. (Högt vridmoment) är en precisionskonstruerad komponent designad för att ge en säker och pålitlig anslutning i metriska gängsystem. Denna unika tätning är optimerad för applikationer med högt vridmoment, vilket säkerställer en robust och läckagefri prestanda.
The metric male end of the 2D9 features a 24° taper, which is meticulously crafted to offer an exceptional fit and seal. This taper design not only ensures a snug connection but also allows for easy installation and disassembly, making it a convenient choice for maintenance and repair work.
Den höga vridmomentkapaciteten hos denna komponent uppnås genom dess robusta konstruktion och högkvalitativa material. Den är byggd för att motstå påfrestningarna i högtrycks- och högtemperaturapplikationer, vilket gör den lämplig för ett brett utbud av industriella vätskesystem.
Den 2D9 metriska hanen 24° H.T. är också korrosionsbeständig och hållbar, vilket säkerställer långtidsprestanda även under tuffa miljöförhållanden. Denna hållbarhet i kombination med dess säkra tätningsegenskaper gör den till ett idealiskt val för kritiska anslutningar där tillförlitlighet är av största vikt.
Sammanfattningsvis kan 2D9 Metric Hane 24° H.T. är en pålitlig och högpresterande tätningskomponent designad för metriska gängningssystem. Dess precisionskonstruerade avsmalning, kapacitet med höga vridmoment och hållbara konstruktion gör den till en pålitlig lösning för säkra och läckagefria anslutningar i olika industriella applikationer.
