DIN 2353 rörbeslag används i en mängd olika vätskekraftapplikationer, särskilt i fabriks-, olje- och gas- och konstruktionsutrustning. Metriska storlekar från 4 till 42 mm tillverkade av kolstål eller rostfritt stål är mest utbredda. DIN (Deutsches Institut für Normung, översatt som det tyska institutet för standardisering) Metric och BSPP (British Standard Parallel Pipe) är de vanligaste trådstilarna i Europa. DIN TYPE-rörbeslag överensstämmer med kraven i ISO 8434-1, DIN 2353 och DIN EN 3850-standarder. Detta säkerställer utbytbarhet bland ledande varumärken.
DIN2353 Metriska beslag finns i tre serier av Tube Port End-anslutningar: rör-till-rör, rör-till-kvinnlig port och rör-till-man-tråd. De erbjuds också i tre olika tryckserier-kommer för extra ljus och avsedda för lågtrycksapplikationer, L för lätta och använda mediumtrycksapplikationer och S för tunga, använda högtrycksapplikationer. De identifieras genom att mäta trådstorleken, tonhöjden och rörets yttre diameter (OD).

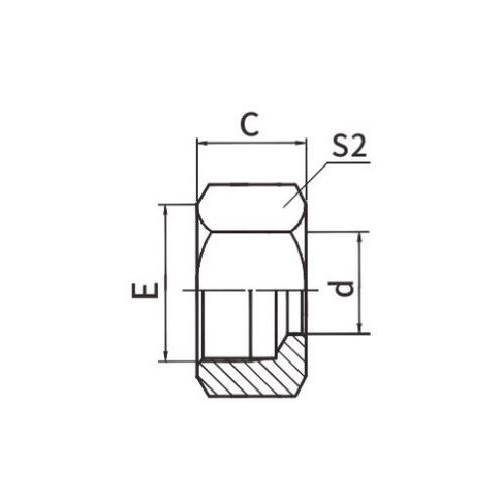

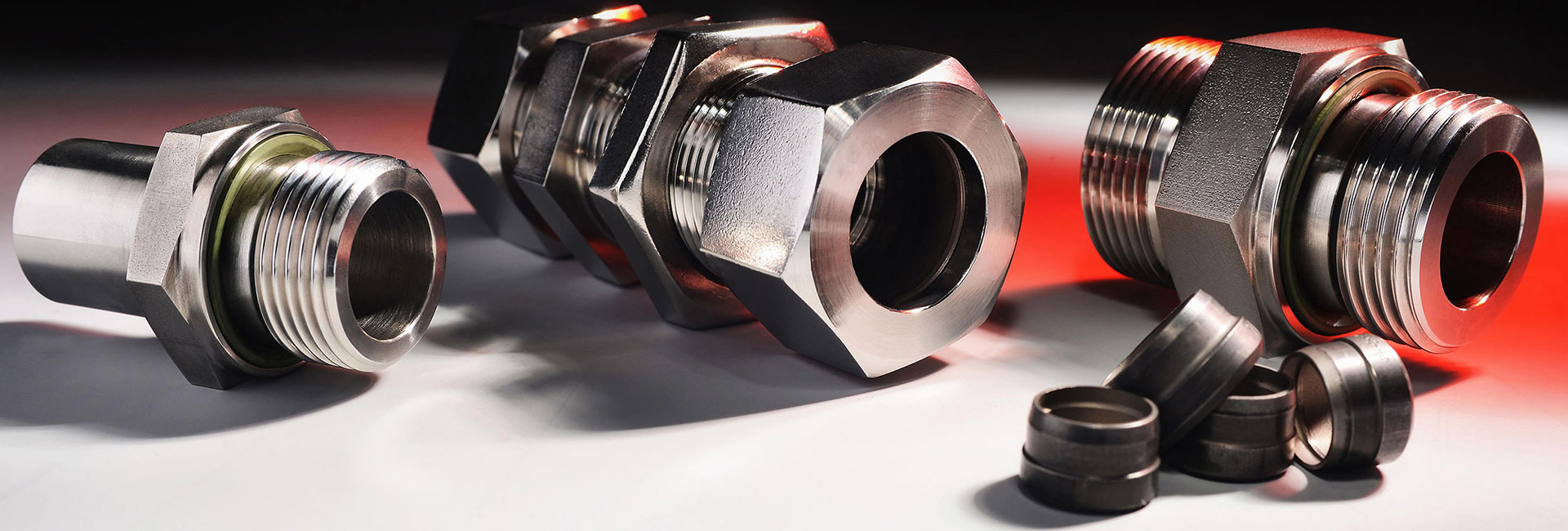

Liksom med andra komprimeringsstilsbeslag består DIN 2353-beslag av en kropp, skärande ring (hylsa) och mutter. DIN -anslutningar används i:
● Rörbeslag
● Växelventiler
● Banjo och svängbara kopplingar
● Kontrollera och icke-avkastningsventiler

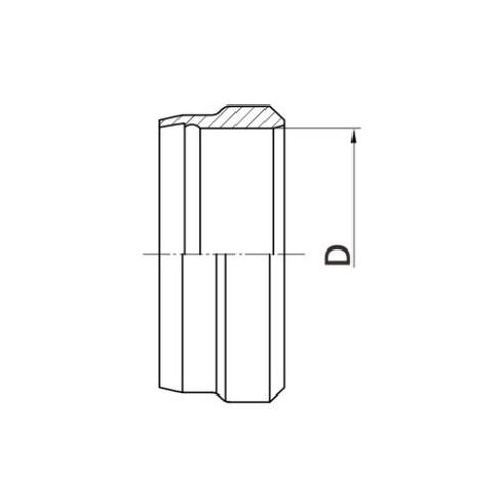

En mängd olika konfigurationer och gängade anslutningar gör det möjligt för DIN 2353 -beslag för att möta många anslutningsutmaningar. Dessa flarelösa metriska beslag är de mest använda bitarna av bitar i världen. Liksom med andra komprimeringsstilsbeslag består DIN-beslag av en kropp, skärande ring (hylsa) och mutter. Inga O-ringar eller andra elastomera komponenter behövs för att ge en tätning. Istället biter två skärkanter på en ring (hylsa) in i rörets yttre yta, vilket säkerställer den nödvändiga hållkraften och tätningen för högt driftstryck och extrem vibration.
De parade tätningsytorna i DIN-metriska beslag och O-ring ansiktsförseglingar minskar risken för överhöjd och ger större tillförlitlighet på grund av den elastomera tätningen i parningsytan.
När utrustningsdesignen fortsätter att kräva högre tryckklassificering väljer OEM: er du väljer DIN -metriska beslag oftare. Även om JIC- och NPT -beslag ofta används i många applikationer, är de i många fall inte betygsatta för högre tryckkrav för dagens utrustning, särskilt när hög vibration inträffar. Istället kräver fler och fler applikationer specialklassade metriska DIN-anslutningar

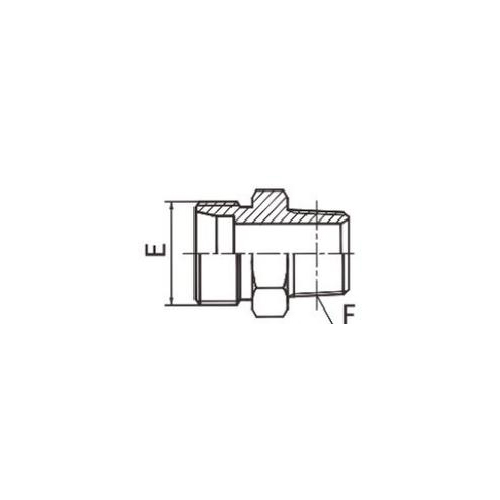

Både manliga och kvinnliga versioner av Metric DIN 2353 24-deg Cone Fittings har raka metriska trådar. Röret OD är parad med en 24-graders säte, infälld motborrning av den manliga montering. Den kvinnliga parningskomponenten kan vara en metrisk DIN 2353 kvinnlig rörmontering, ett metriskt rör med en skärring och mutter, eller en 24-graders kon med en O-ring antingen svetsad eller slutformad på metriska rör. Sätesvinkeln ska mätas från monteringens mittlinje med en 12-graders mätare. Tätningen av de två komponenterna är mellan 24-graders säte i den manliga änden och motsvarande kvinnliga ände.
