Delnr: 2C
Beskrivning: 2C METRIC MAN 24°/METRIC FEMALE 24° L .T.
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Examen: Rak

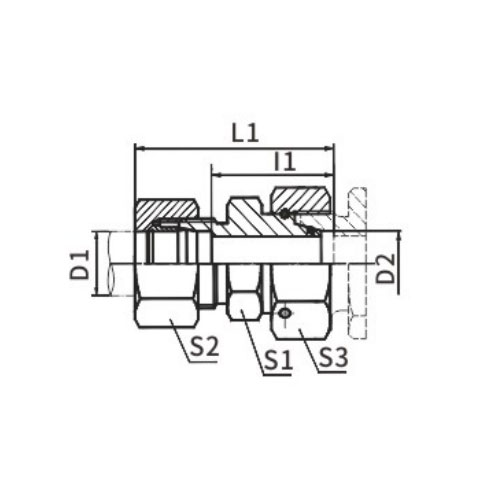

| DELNR | TRÅD | TUBE O.D. | MÅTT | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1,5 | M14X1,5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1,5 | M16X1,5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1,5 | M16X1,5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1,5 | M18X1,5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1,5 | M22X1,5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1,5 | M22X1,5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1,5 | M22X1,5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1,5 | M26X1,5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1,5 | M26X1,5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1,5 | M26X1,5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1,5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1,5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1,5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1,5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1,5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1,5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1,5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C metrisk hane 24°/metrisk hona 24° L.T. Engelsk introduktion
2C metrisk hane 24°/metrisk hona 24° L.T. (vänstergänga) är en precisionsbearbetad koppling utformad för att ge en säker och läckagefri anslutning mellan två metriska gängsystem. Denna komponent erbjuder en robust lösning för vätskesystem, vilket säkerställer pålitlig prestanda i ett brett spektrum av industriella tillämpningar.
Den metriska hanänden på 2C-kontakten har en 24° avsmalning, som passar perfekt med motsvarande metriska honände, även med en 24° kona. Denna avsmalnande design skapar en stark och säker tätning, förhindrar läckor och säkerställer optimal prestanda.
Den vänstra gängade (L.T.) konfigurationen av honänden ger ett extra lager av säkerhet och stabilitet till anslutningen. Vänstergängor är mindre vanliga, vilket gör det svårare för obehörig åtkomst och demontering, vilket förbättrar systemets övergripande säkerhet.
Tillverkad av högkvalitativa material, 2C Metric Hane 24°/Metric Female 24° L.T. kontakten är utformad för att motstå påfrestningarna i högtrycks- och högtemperaturmiljöer. Den är korrosionsbeständig och hållbar, vilket säkerställer långsiktig tillförlitlighet och prestanda.
Precisionstekniken hos denna kontakt säkerställer en smidig och säker passform, minimerar risken för läckor och maximerar systemets effektivitet. Dess mångsidighet gör att den kan användas i en mängd olika vätskesystem, inklusive hydraulik, pneumatik och andra industriella applikationer.
Sammanfattningsvis kan 2C Metrisk Hane 24°/Metric Hona 24° L.T. connector är en robust och pålitlig tätningskomponent designad för metriska gängsystem. Dess precisionskonstruerade avsmalnande design, vänstergängade konfiguration och högkvalitativa material gör den till en pålitlig lösning för säkra och läckagefria anslutningar i olika industriella vätskesystem.
