Artikelnummer: 1Q
Beskrivning: 1Q METRIC MAN 74° KONSÄTE
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Examen: Rak

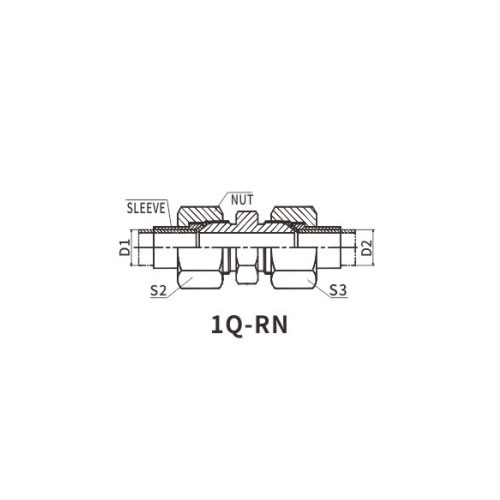

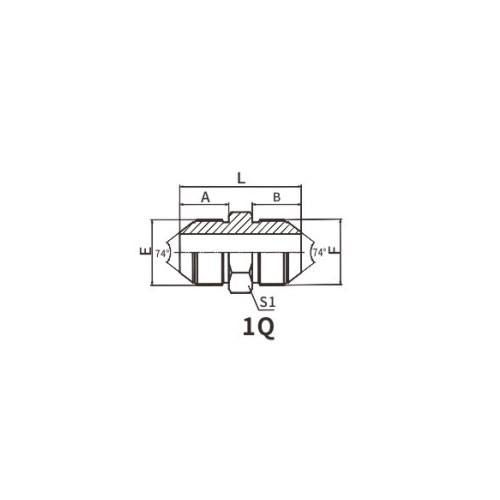

| DELNR | TRÅD | TUBE O.D. | MÅTT | |||||
| E | F | D1, D2 | A | B | L | S1 | S2, S3 | |
| 1Q-10 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1Q-12 | M12X1,5 | M12X1,5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1Q-14 | M14X1,5 | M14X1,5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1Q-16 | M16X1,5 | M16X1,5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1Q-18 | M18X1,5 | M18X1,5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-24 | M24X1,5 | M24X1,5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-27 | M27X1,5 | M27X1,5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1Q-30 | M30X1,5 | M30X1,5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1Q-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
1Q Metrisk Hane 74° Cone Seat Engelsk Introduktion
1Q Metric Male 74° Cone Seat är en precisionskonstruerad komponent designad för att ge en säker och läckagefri tätning i metriskt baserade vätskesystem. Denna unika sits är speciellt skräddarsydd för användning med hanbeslag som har en 74° kontätning, vilket säkerställer en robust och pålitlig anslutning.
Den metriska hangängan på 1Q Cone Seat är noggrant utformad för att passa perfekt med motsvarande hongängor, vilket skapar en tät och säker passform. Detta gängsystem säkerställer inte bara en stark anslutning utan möjliggör också enkel installation och demontering, vilket gör underhåll och reparationer till en lek.
74° kontätningen är hjärtat i denna komponent, och erbjuder en läckagebeständig anslutning som tål höga tryck och temperaturer. Den avsmalnande designen av konen säkerställer en tät och säker tätning när den paras ihop med en kompatibel hankonanslutning, vilket förhindrar läckor och säkerställer optimal vätskeöverföringseffektivitet.
Tillverkat av högkvalitativa material, 1Q Metric Male 74° Cone Seat är korrosionsbeständigt och hållbart, vilket gör det lämpligt för användning i en mängd olika industriella miljöer. Det kan enkelt integreras i befintliga metriskt baserade vätskesystem, vilket ger en säker och pålitlig tätning som förbättrar systemets övergripande prestanda.
Sammanfattningsvis är 1Q Metric Male 74° Cone Seat en precisionskonstruerad tätningskomponent designad för att erbjuda optimal prestanda i metriskt baserade vätskesystem. Dess säkra gängsystem och robusta kontätning gör den till en pålitlig lösning för att säkerställa läckagefri vätskeöverföring i en mängd olika industriella tillämpningar.
