Artikelnummer: 1QN
Beskrivning: 1QN METRIC HAN 74° CONE/NPT HANE
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Examen: Rak

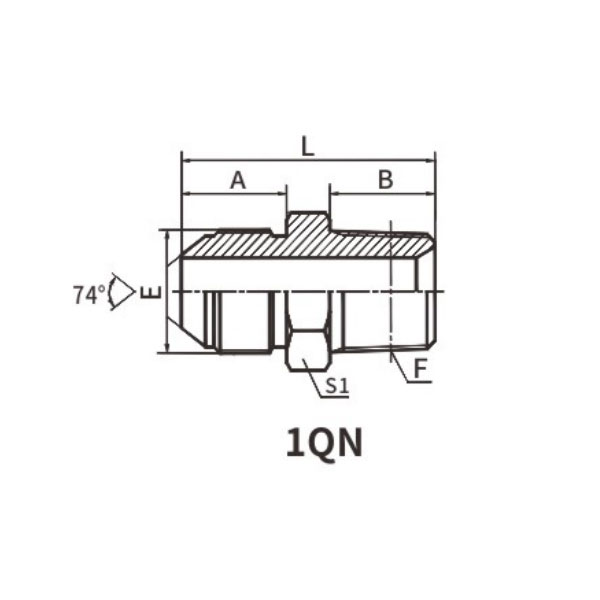

| DELNR. | TRÅD | TUBEO.D. | MÅTT | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1,5 | Z1/8" X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1,5 | Z1/4" X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1,5 | Z1/8" X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1,5 | Z1/4" X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1,5 | Z1/4" X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1,5 | Z1/4" X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1,5 | Z3/8" X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1,5 | Z1/2" X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1,5 | Z3/8" X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1,5 | Z1/2" X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1,5 | Z3/8" X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1,5 | Z1/2" X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1,5 | Z3/4" X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1,5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1,5 | Z3/4" X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4" X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4" X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2" X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4" X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN metrisk hane 74° kon/NPT hane Engelsk Introduktion
Den 1QN metriska hankontakten 74° kon/NPT hane är en precisionskonstruerad komponent designad för att ge en säker och pålitlig anslutning mellan metriska och NPT-system (National Pipe Thread). Denna unika tätning erbjuder en robust och läckagefri prestanda, vilket gör den till ett idealiskt val för olika industriella vätskesystem.
Den metriska hanänden på 1QN-kontakten har en 74° kondesign, som passar perfekt med motsvarande NPT-hangänga. Denna avsmalnande konfiguration skapar en stark och säker tätning, vilket säkerställer en tät och läckagefri anslutning.
NPT-hangängan är ett standardgängsystem som används i stor utsträckning i USA för rör- och slanganslutningar. Dess kompatibilitet med den 74° konmetriska hanänden möjliggör sömlös integrering i blandade systemapplikationer, där både metriska och NPT-komponenter används.
Tillverkad av högkvalitativa material, 1QN Metric Male 74° Cone/NPT Male-kontakten är designad för att motstå påfrestningarna i högtrycks- och högtemperaturmiljöer. Den är korrosionsbeständig och hållbar, vilket säkerställer långsiktig tillförlitlighet och prestanda.
Precisionstekniken hos denna kontakt säkerställer en smidig och säker passform, minimerar risken för läckor och maximerar systemets effektivitet. Dess mångsidighet gör att den kan användas i ett brett spektrum av industriella applikationer, inklusive hydraulik, pneumatik och andra vätskesystem.
Sammanfattningsvis är 1QN Metric Male 74° Cone/NPT Hane-kontakt en robust och pålitlig tätningskomponent designad för applikationer med blandade system. Dess precisionskonstruerade koniska design, kompatibilitet med både metriska och NPT-gängsystem och högkvalitativa material gör den till en pålitlig lösning för säkra och läckagefria anslutningar i olika industriella vätskesystem.
