Delnr: AC
Beskrivning: DIN METRIC HAN 24°L .T. TEE
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Examen: TEE

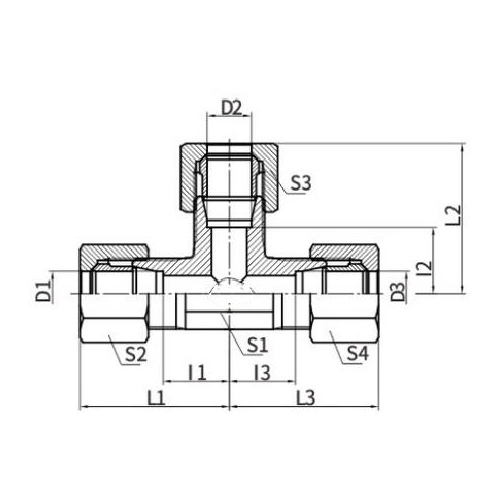

| DELNR. | TRÅD | TUBE O.D. | MÅTT | Mpa | |||
| E,F,G | D1, D2, D3 | L1, L2, L3 | L1, L2, L3 | S1 | S2, S3, S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1,5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1,5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1,5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1,5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1,5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1,5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1,5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1,5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1,5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1,5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1,5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1,5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN metrisk hane 24° L.T. Tee Introduktion
DIN metrisk hane 24° L.T. Tee är en specialiserad hydraulisk koppling som överensstämmer med DIN (Deutsches Institut für Normung) standarder. Denna T-koppling har en hangängad anslutning och ett 24-graders säte, designat för användning i högtrycksvätskesystem.
L.T. (Lättviktsgänga) hänvisar till en specifik gängningsstandard som vanligtvis används i hydrauliska applikationer. 24° sätet säkerställer en tät och säker passform, förhindrar läckor och bibehåller systemets integritet.
Denna T-koppling möjliggör fördelning av vätskeflödet i tre riktningar, vilket gör den till en viktig komponent i komplexa hydraulsystem. Den är vanligtvis tillverkad av hållbara material som tål höga tryck och motstår korrosion, vilket säkerställer en lång livslängd.
DIN metrisk hane 24° L.T. Tee hittar applikationer i olika industrier där hydrauliska system används, såsom konstruktion, gruvdrift och tillverkning. Dess mångsidighet och tillförlitlighet gör den till en avgörande del av alla vätskekraftsystem som kräver distribution av vätska i flera riktningar.
