Artikelnummer: XC/XD/-RN
Beskrivning: DIN CROSS FITTINGS
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Grad: DIN CROSS FITTINGS
| DELNR. |
TRÅD |
TUBE O.D | DIMFNSIONER | Mpa | |||

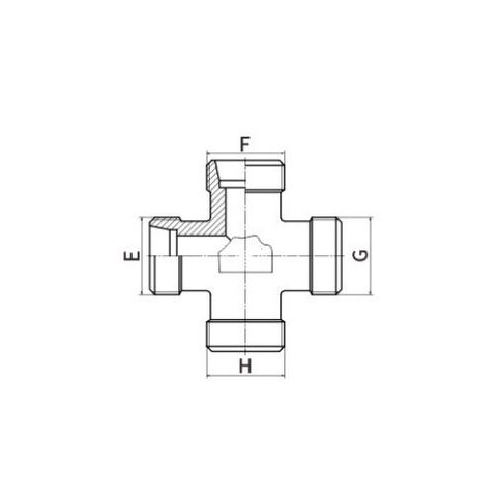

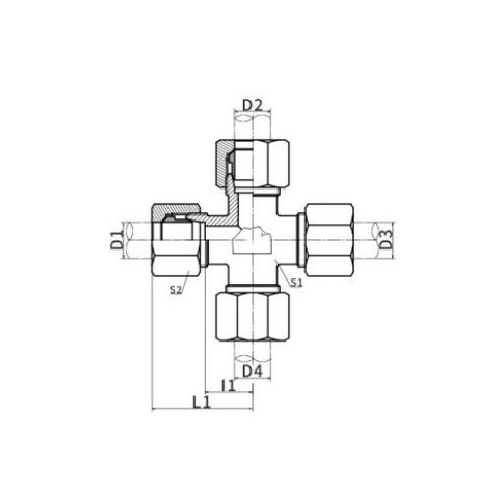

| E,F,G,H | D1, D2, D3, D4 | I1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1,5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1,5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1,5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1,5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1,5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1,5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1,5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1,5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1,5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1,5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1,5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1,5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN Cross Fittings Introduktion
DIN Cross Fittings är nyckelkomponenter i rörsystem, designade för att ansluta fyra olika rörledningar eller rör vid en enda punkt. Dessa beslag överensstämmer med DIN (Deutsches Institut für Normung) standarder, vilket säkerställer en hög nivå av kvalitet, kompatibilitet och tillförlitlighet i industriella applikationer.
Korskopplingar används vanligtvis i situationer där flera ledningar måste kopplas samman, vilket gör att vätska kan flöda i flera riktningar. Detta gör dem idealiska för komplexa rörsystem där distribution eller blandning av vätskor krävs.
DIN Cross Fittings är tillverkade av hållbara material och är byggda för att tåla höga tryck och temperaturer, vilket säkerställer långvarig prestanda även i krävande industriella miljöer. Deras design möjliggör ett jämnt vätskeflöde med minimalt motstånd, vilket minskar energiförlusten och förbättrar systemets totala effektivitet.
Dessa beslag kan användas inom ett brett spektrum av industrier, inklusive kemisk bearbetning, petroleum, kraftproduktion och mer. Oavsett om det är för distribution av vatten, olja, gas eller andra vätskor, tillhandahåller DIN Cross Fittings en robust och effektiv lösning för korsande rörledningsnätverk.
