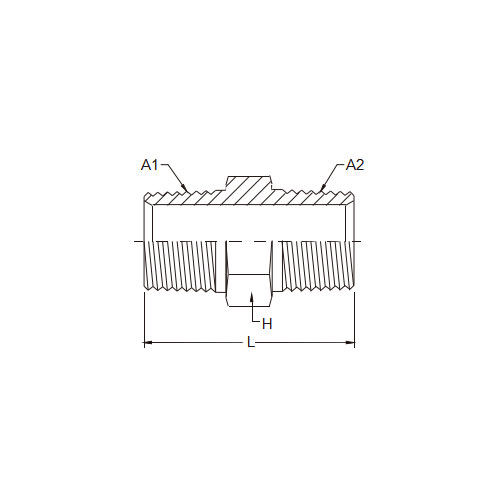

Artikelnummer: 5404
Beskrivning: SAE MP-MP Hexnippel/NPTF
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+Plätering, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Examen: Rak
| DELNR | TUBE O.D | TRÅD | LGTH | HEX | |
| A1 NPTF | A2 NPTF | L | H | ||
| 5404-02-02 | 1/8 | 1/8-27 | 1/8-27 | 1.060 | 16/7 |
| 5404-04-02 | 1/4 | 1/4-18 | 1/8-27 | 1.260 | 16/9 |
| 5404-04-04 | 1/4 | 1/4-18 | 1/4-18 | 1.450 | 5/8 |
| 5404-06-02 | 3/8 | 3/8-18 | 1/8-27 | 1.260 | 3/4 |
| 5404-06-04 | 3/8 | 3/8-18 | 1/4-18 | 1.450 | 3/4 |
| 5404-06-06 | 3/8 | 3/8-18 | 37851 | 1.450 | 3/4 |
| 5404-08-02 | 1/2 | 1/2-14 | 1/8-27 | 1.510 | 7/8 |
| 5404-08-04 | 1/2 | 1/2-14 | 1/4-18 | 1.700 | 7/8 |
| 5404-08-06 | 1/2 | 1/2-14 | 3/8-18 | 1.700 | 7/8 |
| 5404-08-08 | 1/2 | 1/2-14 | 1/2-14 | 1.890 | 7/8 |
| 5404-12-04 | 3/4 | 3/4-14 | 1/4-18 | 1.770 | 1-1/8 |
| 5404-12-06 | 3/4 | 3/4-14 | 3/8-18 | 1.770 | 1-1/8 |
| 5404-12-08 | 3/4 | 3/4-14 | 1/2-14 | 1.960 | 1-1/8 |
| 5404-12-12 | 3/4 | 3/4-14 | 3/4-14 | 1.960 | 1-1/8 |
| 5404-16-04 | 1 | 1-11-1/2 | 1/4-18 | 1.960 | 1-3/8 |
| 5404-16-06 | 1 | 1-11-1/2 | 3/8-18 | 1.960 | 1-3/8 |
| 5404-16-08 | 1 | 1-11-1/2 | 1/2-14 | 2.150 | 1-3/8 |
| 5404-16-12 | 1 | 1-11-1/2 | 3/4-14 | 2.150 | 1-3/8 |
| 5404-16-16 | 1 | 1-11-1/2 | 1-11-1/2 | 2.340 | 1-3/8 |
| 5404-20-12 | 1-1/4 | 1-1/4-11-1/2 | 3/4-14 | 2.260 | 1-3/4 |
| 5404-20-16 | 1-1/4 | 1-1/4-11-1/2 | 1-11-1/2 | 2.450 | 1-3/4 |
| 5404-20-20 | 1-1/4 | 1-1/4-11-1/2 | 1-1/4-11-1/2 | 2.480 | 1-3/4 |
| 5404-24-12 | 1-1/2 | 1-1/2-11-1/2 | 3/4-14 | 2.360 | 2 |
| 5404-24-16 | 1-1/2 | 1-1/2-11-1/2 | 1-11-1/2 | 2.550 | 2 |
| 5404-24-20 | 1-1/2 | 1-1/2-11-1/2 | 1-1/4-11-1/2 | 2.610 | 2 |
| 5404-24-24 | 1-1/2 | 1-1/2-11-1/2 | 1-1/2-11-1/2 | 2.610 | 2 |
| 5404-32-12 | 2 | 2-11-1/2 | 3/4-14 | 2.540 | 2-1/2 |
| 5404-32-16 | 2 | 2-11-1/2 | 1-11-1/2 | 2.730 | 2-1/2 |
| 5404-32-20 | 2 | 2-11-1/2 | 1-1/4-11-1/2 | 2.760 | 2-1/2 |
| 5404-32-24 | 2 | 2-11-1/2 | 1-1/2-11-1/2 | 2.790 | 2-1/2 |
| 5404-32-32 | 2 | 2-11-1/2 | 2-11-1/2 | 2.820 | 2-1/2 |
SAE MP-MP Hexnippel/NPTF Engelsk Introduktion
SAE MP-MP Hex Nipple/NPTF är en precisionskonstruerad komponent designad för att ge en robust och pålitlig anslutning i vätskesystem. Denna nippel har SAE MP-gängor i båda ändar, vilket möjliggör en säker och läckagefri tätning med kompatibla SAE MP-kopplingar. Dessutom har ena änden av nippeln en NPTF-gänga (National Pipe Tapered Fuel), vilket ger en sömlös övergång till bränslesystem och andra rörnätverk som använder denna gängtyp.
Den sexkantiga formen på nippeln möjliggör enkel installation och borttagning, vilket ger ett säkert grepp för åtdragning och lossning. Denna designfunktion förenklar underhåll och reparationer, vilket säkerställer att nippeln lätt kan nås och servas vid behov.
SAE MP-MP Hex Nipple/NPTF är tillverkad av högkvalitativa material och är korrosionsbeständig och hållbar, vilket gör den lämplig för användning i ett brett spektrum av industri- och biltillämpningar. De precisionskonstruerade gängorna säkerställer en tät och säker passform, minimerar risken för läckage och säkerställer optimal vätskeöverföringseffektivitet.
Kombinationen av SAE MP-gängor och NPTF-gängor på denna nippel erbjuder exceptionell mångsidighet och kompatibilitet. Den kan enkelt integreras i befintliga vätskesystem, vilket ger en säker och pålitlig anslutning som uppfyller kraven i högtrycks- och högtemperaturmiljöer.
Sammanfattningsvis är SAE MP-MP Hexnippel/NPTF en robust och pålitlig komponent som erbjuder en säker och effektiv anslutning mellan SAE MP-kopplingar och NPTF-baserade system. Dess sexkantsform förenklar installation och underhåll, medan dess högkvalitativa material och precisionsgängor säkerställer optimal prestanda i en mängd olika industri- och fordonstillämpningar.
