Artikelnummer: 26741
Beskrivning: 26741 45°JIC KVINNLIG 74°KOTSÄTE
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Grad: 45°

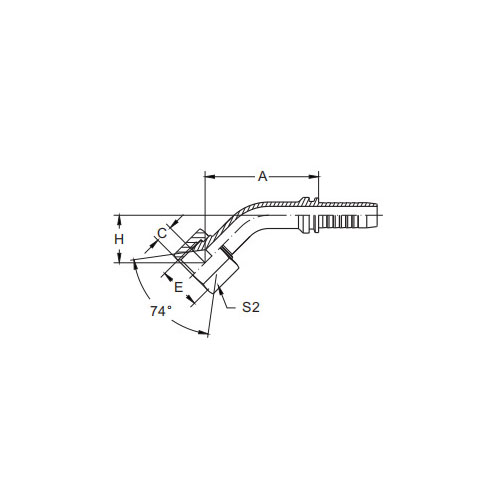

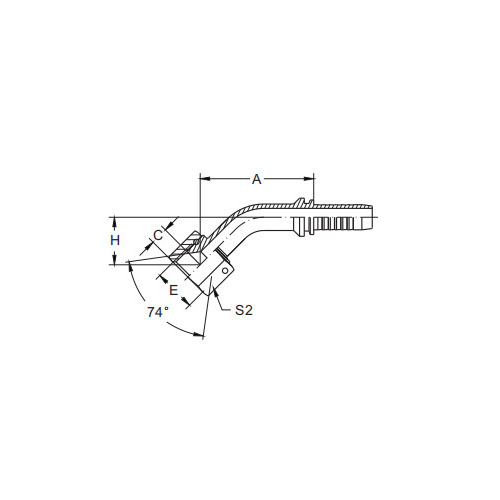

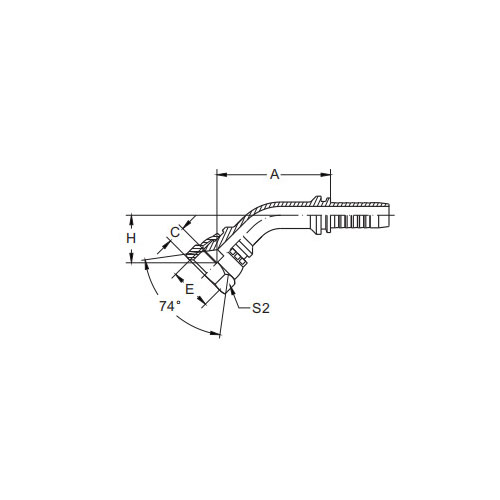

| DELNR. | TRÄD E | SLANGSLAG | MÅTT | ||||
| DN | RUSA | A | C | H | S2 | ||
| 26741-04-03 | 7/16x20 | 5 | 3 | 32 .7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/16x18 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 19 |
| 26741-06-05 | 9/16x18 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/16x18 | 10 | 6 | 38 .8 | 9 .5 | 15 .5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40 .2 | 10 .7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45 .3 | 10 .7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46 .3 | 12 .7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12 .7 | 21 .8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58 ,6 | 12 .7 | 21 .8 | 27 |
| 26741-12-08T | 1- 1/ 16x12 | 12 | 8 | 50 ,4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1- 1/ 16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22 .8 | 32 |
| 26741-12-12 | 1- 1/ 16x12 | 20 | 12 | 59.3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/ 16x12 | 20 | 12 | 60 . 1 | 14 .7 | 24 .2 | 36 |
| 26741-16-12T | 1-5/ 16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/ 16x12 | 25 | 16 | 73,5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85 ,6 | 16 .5 | 34 .5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86 ,6 | 19 .5 | 35 .9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114 .8 | 19 .5 | 44 . 1 | 55 |
26741 45° JIC hona 74° konsäte Introduktion
26741 45° JIC hona 74° konsäte är en högpresterande vätskeanslutning designad för att möta kraven från ett brett spektrum av industriella applikationer. Denna precisionstillverkade koppling har en unik 45° vinkel, vilket ger en mjuk och effektiv övergång för vätskeflöde samtidigt som en säker och läckagebeständig tätning bibehålls.
JIC (Joint Industry Council) gängmönster säkerställer kompatibilitet med en mängd olika standardkomponenter, vilket gör det enkelt att integrera i befintliga vätskesystem. Den invändiga gängdesignen möjliggör en säker anslutning med matchande hankomponenter, vilket skapar en robust och pålitlig vätskeanslutning.
74° konsätet är en kritisk del av 26741-beslaget, eftersom det skapar en säker tätning med den matchande hankonen. Denna tätning är designad för att motstå höga tryck och temperaturer, vilket säkerställer en läckagefri anslutning som kan fungera tillförlitligt även i de mest krävande industriella miljöerna.
Tillverkad av högkvalitativa material, 26741 45° JIC hona 74° konsäte är byggd för att hålla. Den uppvisar utmärkt hållbarhet och motståndskraft mot korrosion, vilket gör den till ett pålitligt val för långvarig användning i industriella vätskesystem.
Oavsett om du arbetar med hydraulik, pneumatik eller andra typer av vätskesystem är 26741 45° JIC hona 74° konsäte ett utmärkt val för en säker och effektiv anslutning. Dess precisionsteknik, högkvalitativa material och unika 45°-design gör den till ett värdefullt tillskott till alla industriella vätskesystem som kräver en robust och läckagebeständig anslutning.
