Artikelnummer: 22691
Beskrivning: 22691-90° BSP KVINNLIG 60° KONTÄTNING
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+ Plating, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Grad: 90°

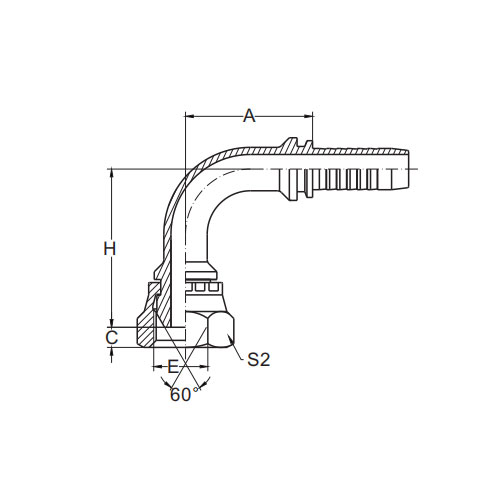

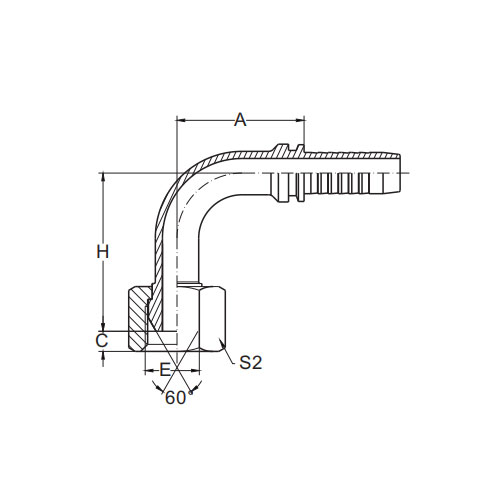

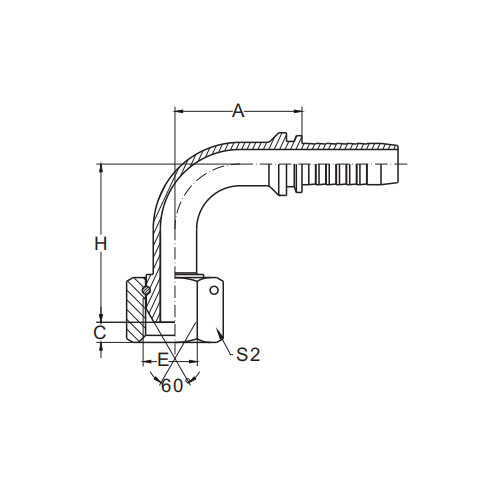

| DELNR. | TRÅD E | SLANGSLAG | MÅTT | ||||
| DN | RUSA | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 ,7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64,9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65,5 | 10 .5 | 63,8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10 .5 | 69,3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 ,7 | 10 .5 | 73 ,8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 ,7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91,5 | 10 . 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109.4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131,8 | 16 . 1 | 123.3 | 70 |
22691-90° BSP hona 60° kontätning Engelsk Introduktion
22691-90° BSP kvinnlig 60° kontätning är en precisionstillverkad tätningskomponent speciellt designad för British Standard Pipe-system (BSP). Denna innovativa koppling har en 90° invändig gänga som möjliggör en rak och säker anslutning med motsvarande hanmotpart, vilket säkerställer en robust och pålitlig tätning.
Höjdpunkten med denna tätning är dess 60° kondesign, som ger en utmärkt tätningsyta och säkerställer en tät och läckagefri anslutning. Konformen möjliggör jämn komprimering av tätningsmaterialet, vilket resulterar i en stark och hållbar tätning som tål höga tryck och temperaturer.
Tillverkad av högkvalitativa material, 22691-90° BSP hona 60° kontätning är byggd för att hålla även i de mest krävande industriella miljöerna. Dess korrosionsbeständighet och hållbarhet säkerställer tillförlitlig prestanda under lång livslängd.
BSP-kompatibiliteten för denna tätningskomponent gör att den enkelt kan integreras i befintliga BSP-system, vilket eliminerar behovet av komplexa modifieringar eller adaptrar. Detta förenklar installationsprocessen och säkerställer kompatibilitet med ett brett utbud av BSP-komponenter.
Oavsett om du arbetar med hydraulik, pneumatik eller något annat vätskebaserat system är 22691-90° BSP hona 60° kontätning ett utmärkt val för en säker och pålitlig tätningslösning. Dess precisionstillverkning, högkvalitativa material och BSP-kompatibilitet gör den till en pålitlig komponent i industriella vätskesystem, vilket säkerställer smidig och effektiv vätskeöverföring med minimala läckagerisker.
