Artikelnummer:20591
Beskrivning:20591-90° METRISK KVINNA 24°KON O-RING H.T.
Konvertibel kod:
Material: Kolstål 45#
Ytbehandling: Zink, Cr3+Plätering, Klarvit
Korrosionsbeständig timme: 120 timmar eller längre
Grad: 90°

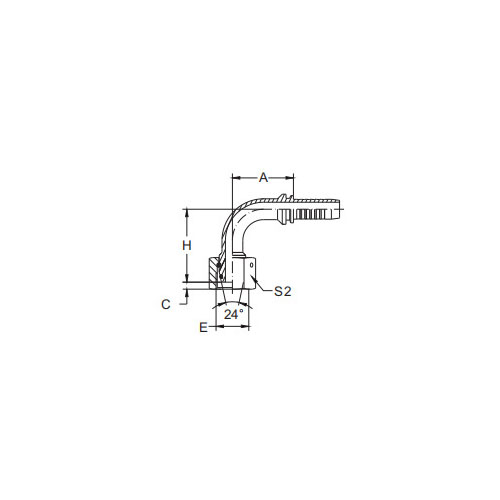

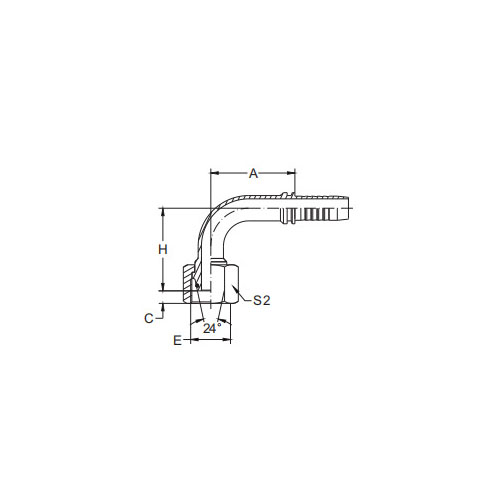

| DELNR. | TRÄD E | SLANGSLAG | TUBE O.D. | O RING | MÅTT | ||||
| DN | RUSA | A | C | H | S2 | ||||
| 20591-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1,5 | 8 | 5 | 10 | O08,0x1,5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1,5 | 10 | 6 | 10 | O08,0x1,5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1,5 | 10 | 6 | 12 | O10,0x1,5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1,5 | 12 | 8 | 12 | O10,0x1,5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1,5 | 10 | 6 | 14 | O11,0x2,0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1,5 | 12 | 8 | 14 | O11,0x2,0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1,5 | 12 | 8 | 16 | O13,0x2,0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1,5 | 16 | 10 | 16 | O13,0x2,0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 109.4 | 6.5 | 100 | 60 |
20591-90° metrisk hona 24° kon O-ring H.T. Introduktion
Den 20591-90° metriska honan 24° kon O-ring H.T. beslag representerar ett banbrytande framsteg inom metrisk vätskeanslutningsteknik. Denna honbeslag är designad med en unik 90° vinkel och ett precisionstillverkat 24° konsäte, som tillsammans säkerställer en säker och läckagefri anslutning.
24° konsätet är speciellt skräddarsytt för en åtsittande passform med sin manliga motsvarighet, vilket ger en robust tätning som kan motstå höga tryck och temperaturer. Denna funktion är väsentlig i industriella tillämpningar där vätskeintegritet är avgörande.
Dessutom ger integreringen av en O-ring i designen ett extra lager av säkerhet. O-ringen skapar en tätande barriär mellan konsätet och den passande ytan, vilket effektivt förhindrar läckor och säkerställer smidig vätskeöverföring.
"H.T." i produktnamnet står för "High-Temperature", vilket indikerar att denna koppling är lämplig för användning i miljöer där extrema temperaturer är en faktor. Materialen som används i dess konstruktion är valda för sin utmärkta termiska stabilitet, vilket säkerställer pålitlig prestanda även under krävande förhållanden.
Den 20591-90° metriska honan 24° kon O-ring H.T. montering är också känd för sin enkla installation och demontering. Dess design möjliggör snabba och effektiva anslutningar, minimerar stilleståndstiden och förbättrar driftseffektiviteten.
Sammanfattningsvis kan den 20591-90° metriska honan 24° kon O-ring H.T. beslag erbjuder en robust och pålitlig lösning för metriska vätskeanslutningar i högtrycks- och högtemperaturmiljöer. Dess precisionsteknik, termiska stabilitet och tätningsförmåga gör den till ett enastående val för industriella applikationer där säkerhet och prestanda är av största vikt.
